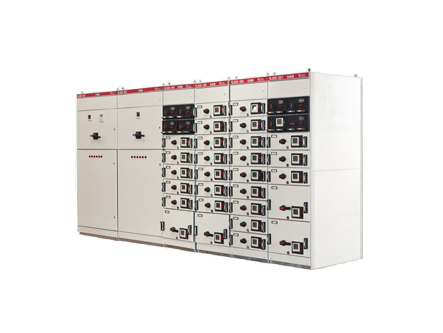

產品概述：

KLGCK型低壓成套開關設備，可廣泛地應用在發電廠、變電所、廠礦企業等電力用戶，在交流 50Hz，額定工作電壓380V，額定工作電流不大于4000A的配電系統中，作為動力、照明及配電設備的電能轉換、分配和控制之用。

本產品具有分斷能力高、動熱穩定性好，結構先進合理，電氣方案靈活、系列性、實用性強，各種方案組合方便，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點，可作為低壓成套開關設備的更新換代產品使用。

本產品符合GB7251.1-2013《低壓成套開關設備和控制設備》、GB/T14048.1-2000《低壓開關設備和控制設備總則》、GB 14048.3－2002《低壓開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》、GB/T24274-2009《低壓抽出式成套開關設備和控制設備》等標準。

產品特點：

1、開關柜的基本骨架為組合結構，全部構件均采用螺釘緊固連接組成，加上門、端板隔板、支架以及抽屜、母線等結構和電氣元件組裝成完整的開關柜。

2、基本骨架采用FA28型材或KB型材（即C型材）組裝而成，框架的全部結構件均通過自攻螺釘連接，按需要裝門、面板、隔板、支架及抽屜部件，組合完整的開關柜。柜體及部件安裝孔按模數E=25mm變化，安裝靈活、方便、使用經濟。

3、開關柜采用模數化設計，將柜體分成三個室，頂部為主母線室，前部為功能單元區，后部為電纜進出線室，各室間均由鋼板或絕緣板隔離，以保證線路正常運行，有效防止故障擴大，當元器件抽出柜外后，柜內帶電體均不外露，使用更安全可靠。

4、抽屜單元有1/2單元、1單元（200mm）、1.5單元（300mm）、2單元（400mm）、3單元（600mm）等系列高度，根據各回路電流等級不同選擇抽屜單元的高度，抽屜有效安裝高度為1800mm。每個抽屜單元的額定電流為630A以下。每臺饋電柜最多可裝9個1單元或18個1/2單元抽屜，1/2單元抽屜回路只適用于100A以下容量的負載單元。

5、開關柜的抽出功能單元（簡稱抽屜）采用了加工獨特的推進省力機構、結構輕巧、使用方便。抽屜具有良好的互換性，并具有工作位置、試驗位置及隔離位置的機械鎖定狀態，操作手柄可外加掛鎖鎖定。

6、機械聯鎖：抽屜小室的門與斷路器的操作手柄設有機械聯鎖，只有在手柄在分斷位置時門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可藉解鎖裝置在通電的情況下

7、受電開關、聯絡開關及抽屜單元都有三個位置：接通位置、試驗位置及斷開位置。

技術參數：

序號	項目			單位	數據
1	額定絕緣電壓			V	660
2	額定工作電壓			V	380
3	輔助回路額定工作電壓			V	AC220、380
4	額定工作電流		水平母線	A	630~4000
			垂直母線		630~1600
5	額定短時耐受電流1s		水平母線	kA	80
			垂直母線		30 50
6	額定峰值耐受電流		水平母線	kA	176
			垂直母線		63 105
7	外殼防護等級				IP30
8	外形尺寸	寬度		mm	600 800 1000
		深度		mm	800 1000
		高度		mm	2200
